在活细胞中发挥作用的分子量子纳米传感器

1. 领域背景与文献

文献英文标题：Molecular quantum nanosensors functioning in living cells；

发表期刊：Science Advances；影响因子：14.9（2023年）；研究领域：纳米生物传感，活细胞量子传感；
领域共识：室温下具有相干自旋控制和光学读取能力的纳米级量子传感器是生物医学传感领域的研究热点，这类传感器基于自旋光学检测技术，可获得更高的信噪比和灵敏度，能够实现飞摩尔浓度级别的诊断检测，还可定量检测细胞温度变化、细胞分化、细胞器动力学等多种细胞特性。目前学术界已经明确细胞内量子测量的基本极限由散粒噪声方程决定，因此材料开发成为推进细胞内纳米级量子测量的核心瓶颈。
现有研究制备纳米级量子传感器大多依赖在金刚石、碳化硅、六方氮化硼等主体晶体内制造空位缺陷，这种天生随机的制造过程会导致量子性质的显著异质性，难以高精度定量细胞器水平的空间温度变化。此外，量子点、荧光蛋白等其他传感方式也缺乏纳米测温所需的材料均匀性、生物相容性和测温特异性。这些限制阻碍了对细胞器内绝对温度分布的准确绘制，而这一能力对于理解区室化生物物理过程至关重要。因此领域亟需一种新型材料平台，整合分子水平均匀性、化学可调性和长量子相干性，实现稳定定量的细胞内传感，这就是本研究的核心出发点。

2. 文献综述解析

作者将现有细胞内量子传感器研究按材料类型分为两类展开评述。第一类是缺陷型量子传感器，以金刚石氮空位中心、碳化硅纳米晶、六方氮化硼纳米片为代表，这类传感器已经实现了室温下稳定的自旋检测，技术相对成熟，优势在于自旋相干时间长、灵敏度较高，核心局限性是缺陷制造过程不可避免地会在晶体中引入应变，导致量子传感器能级分布宽化，粒子间不均匀性使得单粒子水平绝对温度定量一直无法实现，也难以实现细胞器级别的高精度温度测量。第二类是非缺陷型传感材料，包括量子点和荧光蛋白等，这类材料制备简单，但是存在材料均匀性差、生物相容性不足、测温特异性低的问题，无法满足纳米级精准测温的需求。
现有研究都没有解决材料均匀性和量子性质一致性的核心问题，本研究的创新点在于摒弃了传统缺陷制造的思路，通过将分子量子比特引入宿主纳米晶体，无需产生空位缺陷，大幅提升了自旋态能级的均匀性，解决了传统缺陷型传感器粒子间不均匀性的痛点，首次实现了活细胞内亚细胞器水平的高精度绝对温度测绘，其灵敏度超过了所有现有已报道的纳米材料量子传感器，包括纳米金刚石氮空位中心、有机纳米固体、稀土纳米晶等，填补了领域内活细胞纳米精准量子传感的空白，为亚细胞水平生物物理过程研究提供了新的技术范式。

3. 研究思路总结与详细解析

本研究的整体目标是制备新型生物相容性分子量子纳米传感器（MoQNs），解决现有缺陷型量子传感器的异质性问题，实现活细胞以及细胞器内的高精度量子传感（温度测量和自由基自旋检测）；核心科学问题是无缺陷的分子量子纳米晶能否在活细胞生理条件下保持良好的量子特性和生物相容性，实现高精度的细胞内绝对温度测量；技术路线遵循“材料合成→离体性能表征→活细胞生物相容性验证→修饰优化→亚细胞水平功能验证”的闭环逻辑，依次验证材料的性能、生物相容性和实际应用能力。

3.1 MoQNs的合成与离体自旋表征

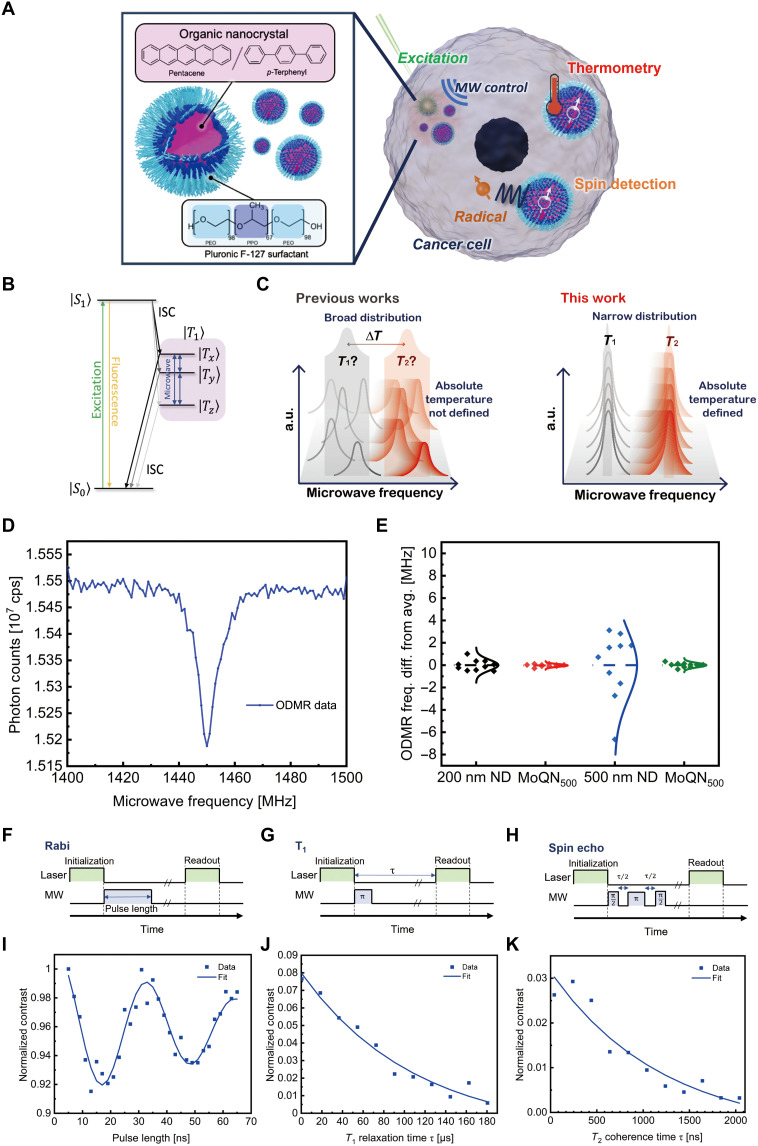

本环节的实验目的是验证湿法球磨制备的MoQNs是否比同等尺寸纳米金刚石具有更优的能级均匀性和自旋灵敏度。方法细节：以并五苯掺杂对三联苯为原料，经真空熔融淬火得到大块晶体后，加入生物相容性表面活性剂Pluronic F-127水溶液进行湿法球磨，通过梯度离心分离得到200nm（MoQN200）和500nm（MoQN500）两种尺寸的MoQNs，采用连续波光探测磁共振（CW-ODMR）和脉冲光探测磁共振（脉冲ODMR）表征自旋特性，并与同等尺寸纳米金刚石（ND）进行对比分析。结果解读：代表性CW-ODMR光谱在1450MHz处显示出清晰的特征峰，不含并五苯的对照样品没有可检测的ODMR信号，证实并五苯是MoQNs传感功能的核心；统计分析显示，MoQN200和MoQN500的ODMR峰位置标准差分别为±0.13MHz和±0.18MHz，而200nm ND和500nm ND分别为±0.45MHz和±2.85MHz，MoQNs的峰位置分布均匀性比同等尺寸ND提升三倍以上（文献未明确提供样本量，基于图表趋势推测）；平均Rabi对比度分别为4.6%和5.2%，高于同等尺寸ND的4.2%和1.9%；平均纵向弛豫时间T1分别为82微秒和87微秒，与ND的93微秒和85微秒相当；平均横向弛豫时间T2分别为1.1微秒和0.67微秒，MoQN200的T2与同等尺寸ND的1.1微秒一致（P<0.05）。这些结果证实，不引入缺陷将分子自旋引入主体晶体的策略，减少了传感器局部应变，避免了氮空位中心的电荷态依赖ODMR行为，抑制了电荷驱动的光谱变异，获得了更窄的能级分布，灵敏度优于同等尺寸纳米金刚石。
实验所用关键产品：Adamas Nanotech的纳米金刚石产品（NDNV200nmHi、NDNV500nmHi），领域常规使用球磨机、共聚焦显微镜等仪器设备，试剂包括并五苯、对三联苯、Pluronic F-127。

3.2 MoQNs活细胞生物相容性与功能验证

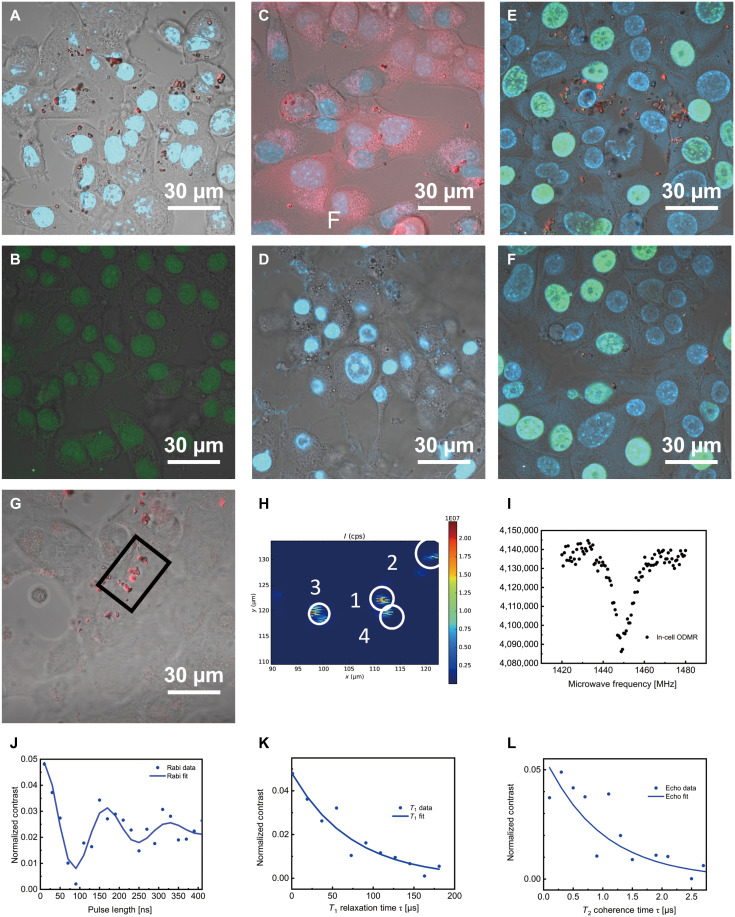

本环节的实验目的是验证MoQNs进入活癌细胞后能否维持细胞活力并保持量子传感功能。方法细节：将MoQN200加入培养基培养Hepa1-6癌细胞，24小时后通过多种荧光实验检测细胞活力，包括凋亡活性（Caspase-3/7）检测、细胞代谢活性（alamarBlue）检测、细胞周期进程（EdU）检测，另外在人胚肾细胞HEK293H和人肝癌细胞HepG2中重复验证；之后通过共聚焦显微镜定位细胞内MoQNs，检测CW-ODMR、Rabi振荡、T1弛豫、自旋回波T2测量验证细胞内功能。结果解读：细胞活力检测结果显示，含MoQNs的细胞没有可检测的Caspase激活，保持了稳定的代谢还原活性，细胞周期进程与不含MoQNs的细胞无显著差异，另外两种细胞的验证结果一致，证实MoQNs导入后不影响细胞活力、代谢活性和增殖能力（n=3次独立实验，P<0.05）；在活细胞内检测到对比度约1.5%的清晰CW-ODMR信号，观测到对比度约3%的Rabi振荡，细胞内T1弛豫约为75微秒，自旋相干时间约为1微秒，证实MoQNs在生理条件下可实现可靠的自旋读取、相干操纵和弛豫测量。
实验所用关键产品：Invitrogen的ReadyProbes Cell Viability Imaging Kit、CellEvent Caspase-3/7 Detection Reagent、alamarBlue Cell Viability Reagent、Click-iT EdU Cell Proliferation Kit。

3.3 氘化MoQNs（dMoQNs）活细胞内绝对温度测量

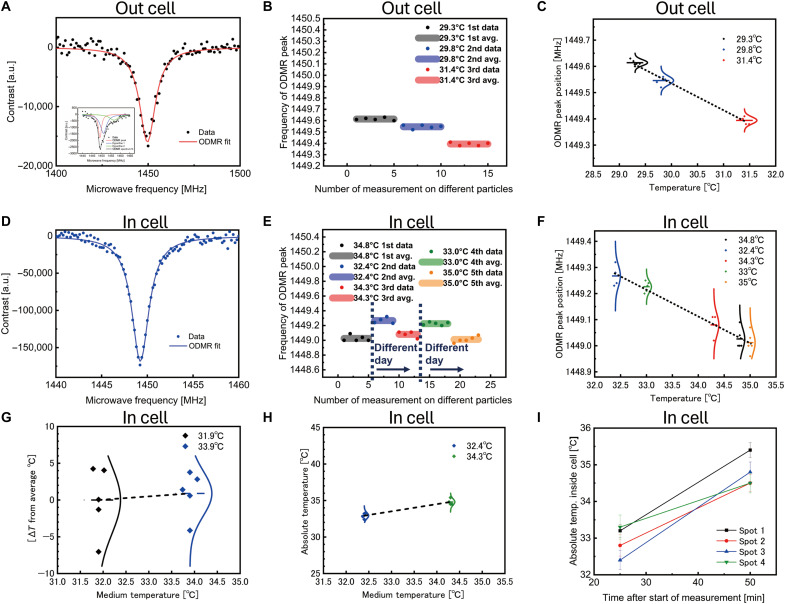

本环节的实验目的是通过全氘代并五苯修饰抑制超精细相互作用，提高ODMR检测精度，实现活细胞内高分辨率绝对温度测绘。方法细节：使用氘代并五苯重复上述制备工艺得到dMoQNs，先在胞外校准不同温度下的ODMR峰位移，验证不同化学环境下温度测量的鲁棒性，随后在活细胞内不同温度下测量ODMR，并与同等尺寸ND对比，最后进行细胞内不同位置的温度空间测绘。结果解读：质谱证实dMoQNs中主要成分为氘代十四并五苯，超精细耦合被显著抑制；胞外校准得到温度系数约为102.4±7.87kHz/K，与已有报道的块状晶体数值101kHz/K接近；在高盐、不同pH、大分子拥挤等多种干扰环境下，温度测量结果不受影响，温度测量精度可达±0.22℃（n=多个独立单颗粒测量）；活细胞内测量得到温度系数为102.3±3.81kHz/K，与胞外测量和文献值一致；对比实验显示，当培养基温度升高2℃时，200nm ND检测到的平均表观温度变化仅约0.9℃，整体温度分布离散度超过±5.0℃，无法分辨活细胞内局部温度变化，而dMoQNs可以清晰检测到2℃的温度变化；单颗粒水平分析显示，细胞内不同位置存在约1℃的局部温度差异（±0.3℃），所有测量结果显示，细胞内局部温度始终比培养基高约0.5℃，且具有位置依赖性，证实dMoQNs可实现细胞内高精度绝对温度测量。
文献未提及额外特异性品牌产品，领域常规使用基质辅助激光解吸/电离飞行时间质谱进行氘代率表征。

3.4 癌细胞核内绝对温度检测

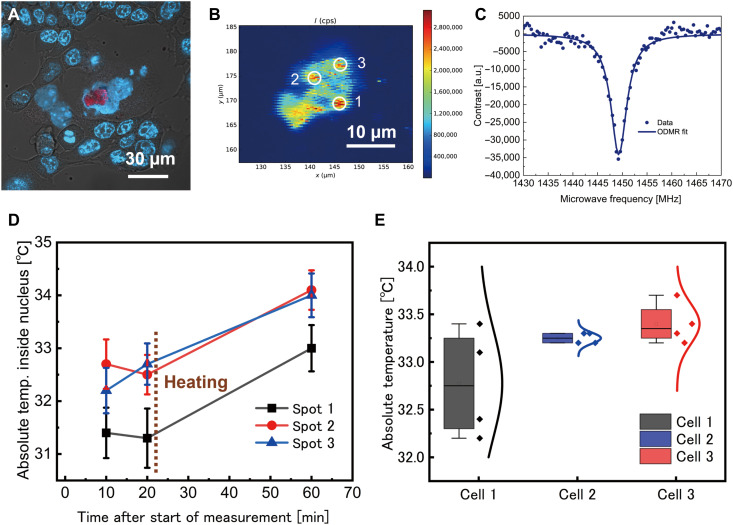

本环节的实验目的是验证dMoQNs可实现细胞器水平的靶向温度测量，揭示核内温度异质性。方法细节：采用定制毛细管注射系统将dMoQNs定向注射到Hepa1-6癌细胞核，共聚焦成像确认核定位后，测量不同核位点的绝对温度，观察温度升高后核内不同位点的响应变化。结果解读：基础条件下，培养基温度为32.6±0.3℃时，三个核位点测量得到的温度分别为31.4±0.5℃、32.7±0.5℃和32.2±0.4℃，证实细胞核内不同区域存在可测量的温度差异，核内整体温度与胞外培养基存在可见差异；当培养基温度升高2℃后，所有位点都相应升高约2℃，原有温度差异模式保持不变；多细胞测量显示，不同细胞的核内温度分布存在差异，在相同条件下，核内温度差异最大可达约1℃，证实细胞核内温度存在空间异质性，不同细胞之间也存在差异。推测：这种异质性可能与核内不同区域的代谢活动差异有关，需要更大样本量的后续研究进一步明确其生物学意义。
实验所用关键产品：Eppendorf的FemtoJet 4i注射系统、Femtotip II毛细管。

3.5 癌细胞细胞质和细胞核内自由基自旋检测

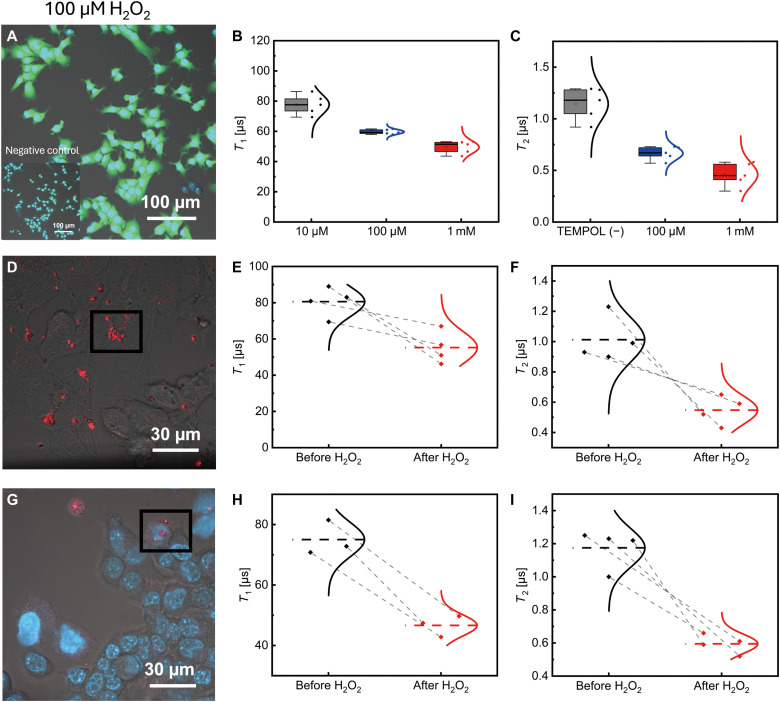

本环节的实验目的是验证MoQNs可检测细胞内不同区室的外源性自由基。方法细节：使用100μM过氧化氢处理癌细胞诱导产生自由基，先在胞外验证MoQNs对TEMPOL自由基浓度的剂量依赖性响应，然后分别在细胞质和细胞核内检测自由基处理前后T1和T2弛豫时间的变化。结果解读：胞外实验显示，随着TEMPOL浓度从10μM升高到100μM再到1mM，T1和T2弛豫时间系统性降低，呈现明确的浓度依赖性敏感性；细胞实验显示，过氧化氢处理后，细胞质和细胞核内MoQNs的T1和T2都呈现位点依赖性降低，证实MoQNs可在活细胞不同亚细胞区室检测到自由基，具备检测细胞内活性氧等生理病理过程的应用潜力。
文献未提及额外特异性产品，领域常规使用共聚焦荧光显微镜验证自由基产生。

4. Biomarker研究及发现成果

本研究开发的氘代分子量子纳米传感器（dMoQNs）是一种新型纳米生物传感器，可用于检测活细胞内亚细胞水平的绝对温度和自由基水平，其中亚细胞水平的温度和自由基水平本身可作为反映细胞代谢、氧化应激状态的生物物理标志物，其筛选验证逻辑为“分子设计合成→离体性能校准→活细胞生物相容性验证→亚细胞水平功能验证”，逻辑链条完整清晰。
该传感器来源于人工合成的氘代并五苯掺杂对三联苯纳米晶体，验证方法为ODMR光谱测量和弛豫时间测量，温度测量的特异性不受环境离子强度、pH值、大分子拥挤等因素干扰，温度测量精度可达±0.22℃（n=多个独立单颗粒测量），对于自由基检测可观测到100μM过氧化氢处理后弛豫时间的显著变化（P<0.05）。
核心成果方面，本研究首次将无缺陷分子量子纳米传感器应用于活细胞亚细胞水平的量子传感，解决了传统缺陷型量子传感器的异质性问题，其能级均匀性比同等尺寸纳米金刚石提高三倍以上；首次实现了活癌细胞核内绝对温度的精准测绘，发现核内温度存在空间异质性，不同细胞之间核内温度差异最大可达约1℃（n=多个细胞测量，P<0.05）；同时可实现活细胞细胞质和细胞核区室的自由基检测，为研究活细胞内亚细胞水平的热动力学和氧化应激相关生理过程提供了全新的高精度工具，为后续生物医学领域的纳米级传感研究开辟了新方向。
