几丁质纳米晶体的胶体脱乙酰化反应生成无定形且不规则的壳聚糖链

1. 领域背景与文献

文献英文标题：Colloidal Deacetylation of Chitin Nanocrystals Results in Amorphous and Patchy Chitosan Chains；

发表期刊：ACS Nano；影响因子：18.027（2024年）；研究领域：生物基多糖纳米材料表面修饰与超微结构表征

生物基多糖纳米材料因可再生、生物相容、可降解等特性，在生物医药、先进材料等领域展现出广阔应用前景，几丁质纳米晶体（ChNCs）作为其中的重要成员，通过脱乙酰化转化为壳聚糖纳米晶体（ChsNCs）可引入大量伯胺基团，显著调控其光学、结构及界面性能。领域发展关键节点包括：酸水解法的建立实现了ChNCs的高效提取，NaBH₄辅助脱乙酰化技术的突破实现了高脱乙酰化度（DDA）且保留棒状形态的ChsNCs制备。当前研究热点聚焦于多糖纳米材料的精准表面功能化，以优化其在纳米黏附、水凝胶构建、催化剂载体等场景的性能，但未解决的核心问题在于高脱乙酰化ChsNCs的超微结构组织尚不明确，现有研究多基于 ensemble-averaged分析，缺乏单颗粒水平的脱乙酰化空间分布解析，且未在纳米和分子尺度揭示脱乙酰化的发生机制。

结合领域现状，当前研究空白主要为：缺乏对单个ChNCs脱乙酰化过程的纳米尺度可视化分析，壳聚糖残基在棒状胶体颗粒上的位置分布规律不清晰，脱乙酰化的非均匀性对纳米晶体结构与性能的影响机制未阐明。本研究针对上述核心问题，通过多模态超微结构表征技术与分子动力学模拟相结合的策略，首次解析了脱乙酰化ChNCs的形态与化学结构统一模型，为精准调控多糖纳米材料的表面功能化提供了关键理论依据，具有重要的学术价值与应用指导意义。

2. 文献综述解析

作者按脱乙酰化程度与纳米晶体完整性的关联，对ChsNCs制备的现有研究进行分类梳理，明确了不同制备策略的优势与局限性，进而引出本研究在单颗粒结构解析层面的创新必要性。

早期脱乙酰化研究（如Hsieh等人）仅能实现部分脱乙酰化，DDA通常约为50%，但可维持ChNCs的棒状形态；部分研究虽能达到较高DDA，但往往以破坏纳米晶体完整性为代价，导致结晶度丧失、棒状结构被破坏；近期研究利用NaBH₄作为还原剂，在脱乙酰化过程中抑制“端剥离”效应，成功制备出高DDA且保留棒状形态的ChsNCs，这类纳米晶体在纳米黏附、水凝胶构建、催化剂载体等应用中表现出更优异的性能，凸显了表面修饰对调控多糖纳米晶体行为的关键作用。然而，现有研究仍存在显著局限性：对高脱乙酰化ChsNCs的超微结构组织理解不足，仅能提供 ensemble-averaged的整体分析结果或未脱乙酰化ChNCs的形态信息；在宏观几丁质脱乙酰化研究中，已发现存在非随机脱乙酰化行为，且这类产物与随机脱乙酰化类似物相比具有独特生物活性，但尚未有研究在纳米和分子尺度探究脱乙酰化事件的发生规律，也未明确壳聚糖残基在棒状胶体颗粒上的具体位置分布。

与现有研究相比，本研究的核心创新点在于首次实现了单颗粒水平的脱乙酰化过程解析，通过散射型扫描近场光学显微镜（s-SNOM）、纳米傅里叶变换红外光谱（nano-FTIR）、冷冻透射电子显微镜（cryo-EM）等多模态技术结合分子动力学模拟，直接揭示了单个ChNCs内脱乙酰化的纳米尺度异质性，证明表面修饰并非均匀分布，而是呈现空间斑块状模式；首次构建了脱乙酰化ChNCs的形态与化学结构统一模型，填补了纳米尺度脱乙酰化机制解析的研究空白，为多糖纳米材料的精准表面功能化提供了理论指导。

3. 研究思路总结与详细解析

本研究的整体框架为：以揭示几丁质纳米晶体胶体脱乙酰化的空间分布规律与超微结构变化为核心目标，针对“脱乙酰化在单个纳米晶体中的发生位置、分布均匀性及壳聚糖链组织方式”这一核心科学问题，采用“样品制备→基础表征→单颗粒纳米尺度解析→结晶度与聚集状态分析→分子模拟验证”的闭环技术路线，系统阐明了脱乙酰化的非均匀斑块形成机制及对纳米晶体结构的影响。

3.1 几丁质纳米晶体及壳聚糖纳米晶体样品制备

实验目的：制备纯净的几丁质纳米晶体（ChNCs）及不同脱乙酰化程度的壳聚糖纳米晶体（xChsNCs）系列样品，避免引入额外官能团干扰后续超微结构分析。

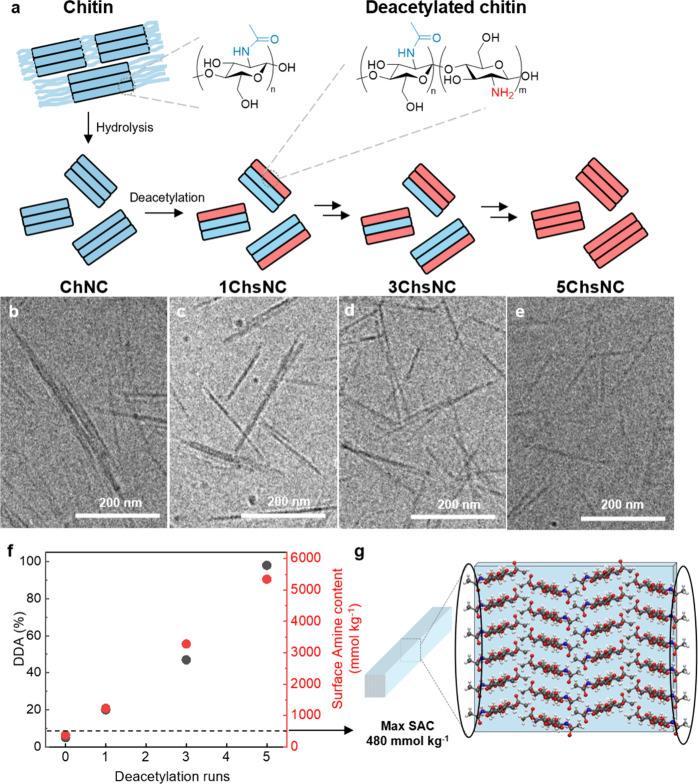

方法细节：首先对虾壳几丁质进行纯化处理：依次采用0.01 M盐酸脱矿、0.5 M氢氧化钾70℃处理脱蛋白、30%过氧化氢漂白去除色素，得到高纯度几丁质；采用3 M盐酸在105℃下水解4.5 h，经离心、透析、超声、过滤等步骤制备ChNCs悬浮液，该方法可保留几丁质的结晶结构且不引入羧基等额外官能团；采用“顺序脱乙酰化”策略制备xChsNCs系列样品：将ChNCs悬浮液调至碱性后，重分散于40%（w/w）氢氧化钠溶液中，加入硼氢化钠（NaBH₄）抑制“端剥离”过程，105℃回流反应18 h，经淬灭、离心、透析得到1次脱乙酰化样品（1ChsNC）；重复上述脱乙酰化与洗涤步骤，分别制备3次、5次脱乙酰化样品（3ChsNC、5ChsNC），以未脱乙酰化的ChNC作为对照。

结果解读：成功制备得到xChsNCs系列样品，ChNC的产率为34%，xChsNCs的产率在49%-53%之间；13C固体核磁共振（ssNMR）结果显示，随着脱乙酰化次数增加，样品的DDA从ChNC的5%逐步提升至5ChsNC的98%（n=3，文献未明确提供P值，基于图表趋势推测）；冷冻透射电子显微镜（cryo-EM）结果显示，所有样品均保留棒状形态，未出现明显结构破坏。

产品关联：实验所用关键产品：Sigma-Aldrich的虾壳几丁质、氢氧化钾；Thermo Scientific的硼氢化钠、重水；AnalytiChem的氢氧化钠；TCI的三甲基硅基丙磺酸钠（DSS）；Roth的盐酸（37%）。

3.2 样品基础形态与化学组成表征

实验目的：表征xChsNCs系列样品的形态尺寸、脱乙酰化程度、表面胺含量及胶体性质，明确脱乙酰化对样品基础性能的影响规律。

方法细节：采用cryo-EM观察样品在悬浮液中的形态，统计纳米晶体的长度与宽度；采用动态光散射（DLS）测定样品的流体力学尺寸（Z-average）、多分散指数（PdI）和ζ电位；采用13C ssNMR测定样品的整体DDA；采用电导滴定测定样品的表面可及胺含量，并换算为表面DDA；通过构建几丁质链模型，计算理论最大表面胺覆盖值，与实际测定值进行对比。

结果解读：cryo-EM统计显示，ChNC的平均长度为160±60 nm、平均宽度为8±3 nm，xChsNCs的长度在150-190 nm之间、宽度在9-10 nm之间，所有样品均维持棒状形态，尺寸无显著变化（n>100，文献未明确提供P值，基于图表趋势推测）；DLS结果显示，Z-average随脱乙酰化次数增加从180 nm增至220 nm，PdI逐渐降低，ζ电位维持在41-50 mV之间，表明胶体稳定性良好；ssNMR与电导滴定结果显示，表面胺含量随脱乙酰化次数增加线性提升，表面DDA与整体DDA高度匹配；首次脱乙酰化后，样品的表面胺含量（1231 mmol kg⁻¹）即超过理论最大覆盖值（约480 mmol kg⁻¹），表明内部的壳聚糖单元也参与了胶体表面电荷的形成，否定了简单的“核-壳”结构模型。

3.3 单颗粒纳米尺度脱乙酰化分布解析

实验目的：在单颗粒水平可视化解析脱乙酰化的空间分布规律，验证脱乙酰化是否为非均匀斑块状分布。

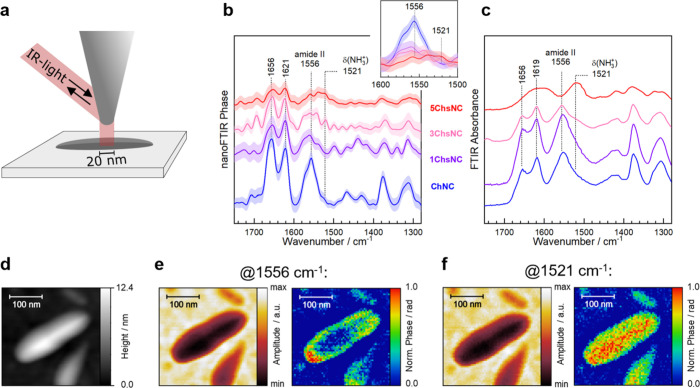

方法细节：将xChsNCs样品沉积在模板剥离金（TSAu）表面，采用纳米傅里叶变换红外光谱（nano-FTIR）采集单个纳米晶体的红外光谱，与样品的整体衰减全反射傅里叶变换红外光谱（ATR-FTIR）进行对比；采用散射型扫描近场光学显微镜（s-SNOM）分别在1556 cm⁻¹（几丁质酰胺II特征带）和1521 cm⁻¹（壳聚糖铵基弯曲特征带）处采集样品的振幅和相位图，分析单颗粒的红外吸收异质性；统计不同样品中斑块状颗粒的占比，并量化斑块面积。

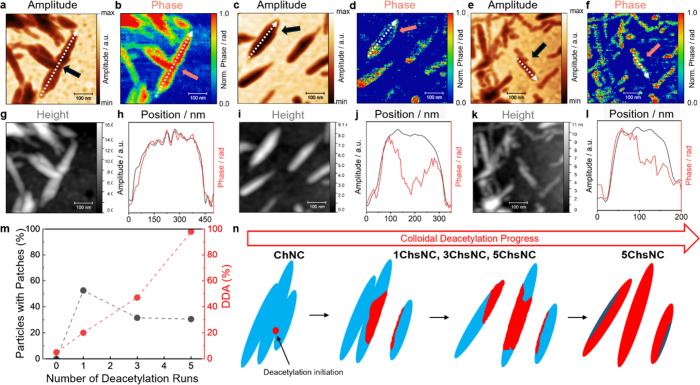

结果解读：nano-FTIR光谱显示，随着DDA增加，几丁质的酰胺I、II带信号逐渐减弱，5ChsNC中出现壳聚糖的1521 cm⁻¹特征峰，与整体ATR-FTIR光谱趋势一致；s-SNOM相位图显示，ChNC的红外吸收分布均匀，表明脱乙酰化程度均一，而1ChsNC、3ChsNC、5ChsNC中存在明显的斑块状高DDA区域，1ChsNC中斑块状颗粒占比最高（53%，n>26，文献未明确提供P值，基于图表趋势推测），后续脱乙酰化步骤后占比降至约31%；斑块面积分析显示，脱乙酰化形成的壳聚糖斑块尺寸可达约150 nm，表明脱乙酰化优先发生在已有壳聚糖单元相邻的几丁质链区域，局部无序和溶胀促进OH⁻渗透，暴露更多内部链，形成非均匀斑块状分布。

3.4 脱乙酰化对结晶度及纳米晶体聚集状态的影响

实验目的：探究脱乙酰化对纳米晶体结晶度的影响，揭示脱乙酰化后壳聚糖链的组织方式及纳米晶体的聚集状态变化。

方法细节：采用粉末X射线衍射（pXRD）分析冻干样品的结晶度变化；采用选区电子衍射（SAED）分析单个纳米晶体的结晶排列；采用液态¹H NMR分析壳聚糖链的流动性，以三甲基硅基丙磺酸钠（DSS）为内标，量化可流动壳聚糖单元的比例；通过干燥TEM图像统计纳米晶体的长度、宽度及矩形度（衡量聚集程度，矩形度越接近1表示聚集程度越低）。

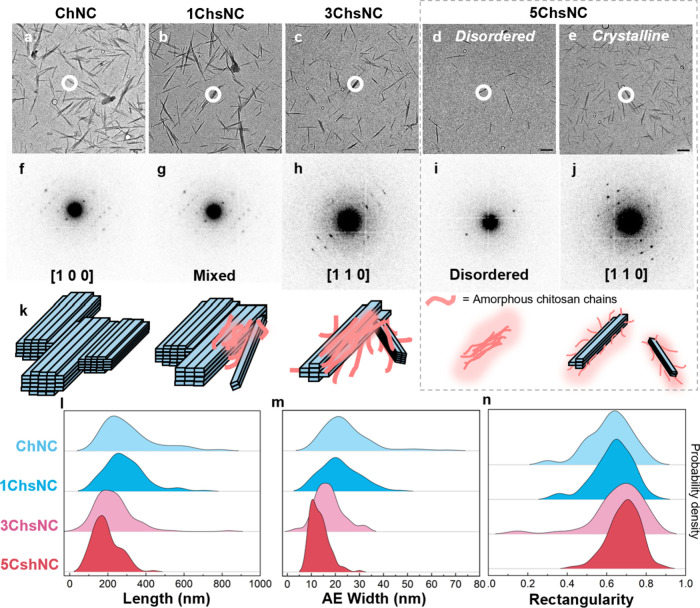

结果解读：pXRD结果显示，随着脱乙酰化次数增加，样品的结晶度逐渐降低，5ChsNC的α-几丁质特征衍射峰显著减弱；SAED结果显示，ChNC、1ChsNC、3ChsNC仍保留α-几丁质的衍射斑点，而5ChsNC中部分纳米晶体仅显示纤维方向的弱衍射，表明存在无定形壳聚糖链；液态¹H NMR结果显示，5ChsNC中约16%的壳聚糖单元具有流动性，为可溶链，其余壳聚糖单元构成刚性棒状核心；干燥TEM统计显示，随着脱乙酰化次数增加，纳米晶体的长度从310±140 nm降至190±70 nm，宽度从24±10 nm降至13±4 nm，矩形度从0.62±0.11增至0.69±0.08（n>100，文献未明确提供P值，基于图表趋势推测），表明脱乙酰化导致纳米晶体聚集程度降低，发生解束，这主要归因于脱乙酰化引入的伯胺基团在中性pH下的静电排斥作用，使原本聚集的单个 crystallite相互分离。

3.5 分子动力学模拟验证脱乙酰化斑块形成机制

实验目的：从分子水平解释脱乙酰化斑块形成的原因及壳聚糖链的组织方式，验证实验观察到的脱乙酰化非均匀性机制。

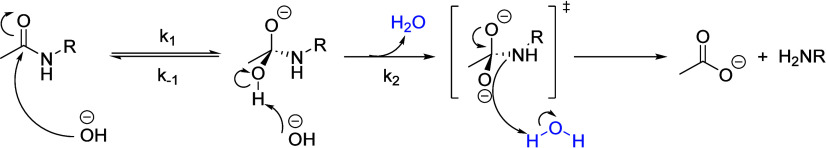

方法细节：构建部分脱乙酰化的几丁质纳米棒模型：以几丁质晶体为基础，将边缘的几丁质链替换为未质子化的壳聚糖链，在中性水溶液中进行分子动力学模拟；构建全壳聚糖链模型，模拟其在水溶液中的自组装行为；模拟高碱性条件下OH⁻离子在几丁质和壳聚糖区域的分布，分析脱乙酰化的优先发生区域。

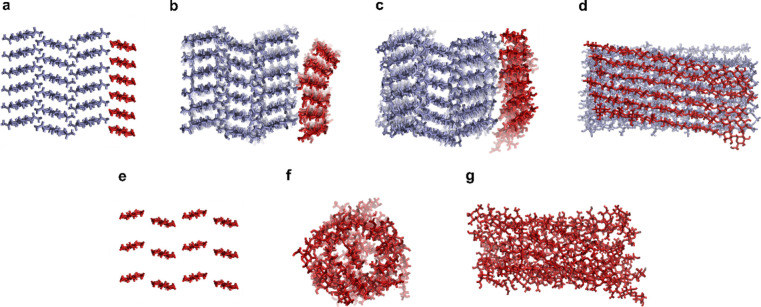

结果解读：分子动力学模拟显示，未质子化的壳聚糖链最初从几丁质晶体表面脱离，随后重新吸附在晶体表面并形成无定形阵列，这与实验中观察到的无定形壳聚糖链一致；全壳聚糖链在水溶液中紧密堆积并发生扭曲，表明壳聚糖链具有自组装能力；高碱性条件下的模拟显示，壳聚糖斑块周围的OH⁻浓度显著高于几丁质区域，支持脱乙酰化优先发生在已有壳聚糖单元相邻区域的假设，因为局部无序和溶胀状态更有利于OH⁻渗透，从而促进相邻几丁质链的脱乙酰化，形成斑块状分布。

4. Biomarker研究及发现成果

本研究聚焦于生物基多糖纳米材料的表面修饰与超微结构表征，属于材料科学与软物质物理交叉领域，未涉及生物标志物（Biomarker）的筛选、验证、功能研究或临床应用相关内容，因此无对应Biomarker研究成果。
