细胞介导的仿生胶原-海藻酸盐水凝胶力学稳定性增强：二维细胞外基质-细胞相互作用的机制研究
Cell-Mediated Mechanical Stability Enhancement of Biomimetic Collagen-Alginate Hydrogels: A Mechanistic Study on the Two-Dimensional Extracellular Matrix–Cell Interaction
1. 领域背景与文献
发表期刊：Chemistry of Materials；影响因子：未明确提供；研究领域：生物材料与机械生物学（细胞-细胞外基质相互作用方向）
细胞-细胞外基质（ECM）相互作用是调控细胞形态、增殖、分化等行为的核心机制，其研究关键节点可追溯至20世纪末：早期依赖动物体内模型，因环境复杂性难以精准调控；2000年后，水凝胶作为体外ECM模拟平台兴起，通过RGD等功能肽修饰和交联策略调控力学性能，成为研究细胞-ECM相互作用的核心工具；2010年代起，基质刚度被证实为调控细胞行为的关键因子，相关机制涉及整合素聚集、黏着斑激酶（FAK）及下游RhoA/ROCK、YAP/TAZ通路激活。当前研究热点聚焦于基质对细胞的单向调控，而细胞对基质力学性质的反向调控机制尚未明确，尤其是二维（2D）水凝胶系统中，传统流变学方法难以检测单细胞水平的局部力学变化，导致细胞介导的基质力学稳定性调控机制研究存在空白。
针对上述研究空白，本研究以胶原-海藻酸钠水凝胶（CAHs）为模型，聚焦其在培养过程中因钙离子流失导致的力学下降问题，探究细胞介导的力学稳定性增强机制，填补2D系统中细胞-基质双向力学调控的研究空白，为组织工程水凝胶的理性设计提供理论依据。
2. 文献综述解析
作者对领域内现有研究的分类维度为“基质对细胞的单向调控”与“细胞对基质的反向调控”两大方向。现有研究的关键结论包括：基质刚度通过整合素聚集、黏着斑成熟激活下游信号通路，调控细胞铺展、迁移及分化；3D水凝胶系统中细胞对基质力学的影响结果存在争议，部分研究显示细胞加速基质刚度下降，部分研究则发现细胞增强基质力学性能。技术方法优势方面，水凝胶可精准调控生化与力学 cues，模拟天然ECM的核心特征，支持长期细胞功能研究；局限性在于多数研究仅关注基质对细胞的单向作用，忽略细胞对基质的反向调控；3D系统的结果难以直接推广至2D培养场景；传统宏观流变学方法无法检测单细胞水平的局部力学变化，导致细胞介导的细微力学调控机制被低估。
通过对比现有研究的未解决问题，本研究的创新价值凸显：首次在2D胶原-海藻酸钠水凝胶系统中阐明细胞介导的钙沉积增强基质力学稳定性的机制，明确细胞密度阈值与钙沉积的协同作用，突破了传统研究仅关注单向调控的局限，为2D细胞-基质双向力学调控研究提供了新的范式。
3. 研究思路总结与详细解析
本研究的整体框架为：以构建可调力学性能的CAHs为基础，验证其细胞相容性；观察CAHs在不同培养条件下的力学变化，发现细胞对力学稳定性的维持作用；通过钙释放检测排除钙离子流失抑制的假设，聚焦钙沉积机制；结合扫描电子显微镜（SEM）、能量色散X射线光谱（EDS）、原子力显微镜（AFM）及流变学分析，明确钙沉积与力学增强的关联；最终验证细胞密度与钙沉积的协同作用，揭示细胞介导的力学稳定性增强机制。
3.1 胶原-海藻酸钠水凝胶（CAHs）的构建与表征
实验目的：构建具有可调力学性能的CAHs，验证其细胞相容性，为后续细胞-基质相互作用研究提供可靠模型。

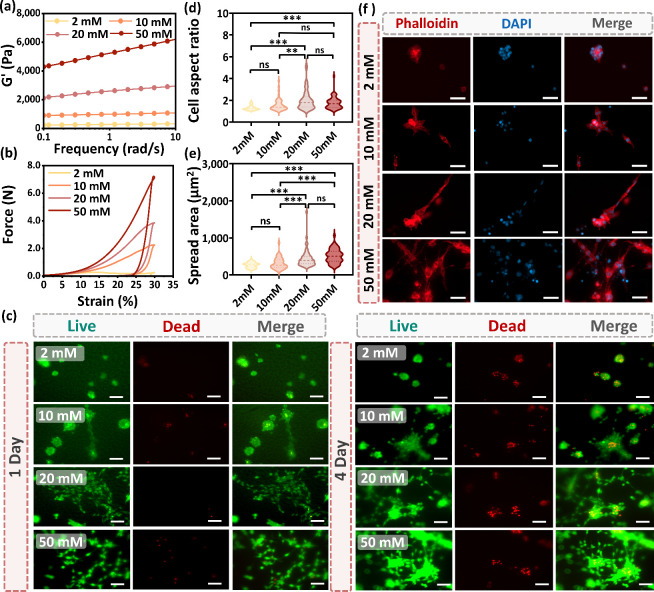

方法细节：通过甲基丙烯酰胺化修饰胶原（CMA）赋予其热敏性（37℃成胶、4℃液化），将CMA与海藻酸钠按比例混合，通过2、10、20、50 mM四种浓度的Ca²⁺离子交联制备不同刚度的CAHs；采用旋转流变仪检测储能模量（G′），质构分析仪检测压缩模量；将NIH 3T3成纤维细胞接种于CAHs表面，通过活/死染色检测细胞活力，共聚焦显微镜观察细胞形态并量化铺展面积与纵横比。
结果解读：CAHs的储能模量随Ca²⁺浓度从200 Pa升至6000 Pa（n=4，P<0.001），压缩应力也随Ca²⁺浓度显著增加；细胞活力维持在90%以上（n=3，P>0.05），细胞铺展面积随基质刚度从~250 μm²增加至~500-1000 μm²（n=50，P<0.01），纵横比从~1提升至>2，表明CAHs具有良好的细胞相容性与可调力学性能，适合细胞-基质相互作用研究。
产品关联：实验所用关键产品：Live/Dead viability/cytotoxicity Kit（Thermo Fisher Scientific）、Zeiss Celldiscoverer 7共聚焦显微镜、AR 2000旋转流变仪（TA Instruments）、TA.XTPlus质构分析仪（Stable Micro Systems Ltd.）；文献未提及具体抗体类试剂，领域常规使用鬼笔环肽、DAPI等免疫荧光染色试剂进行细胞形态分析。
3.2 CAHs培养过程中的力学稳定性观察
实验目的：探究CAHs在不同培养条件下的力学变化规律，明确细胞对CAHs力学稳定性的影响。

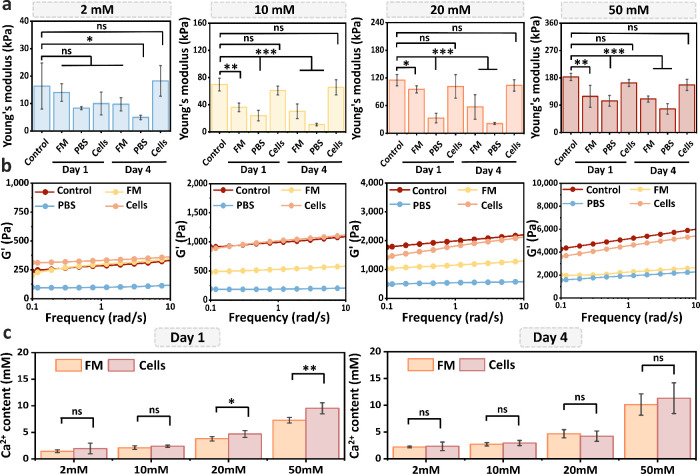

方法细节：将CAHs分别置于PBS、成纤维细胞培养基（FM）及含NIH 3T3细胞的FM中培养1天和4天；采用旋转流变仪检测各组CAHs的储能模量，使用钙检测试剂盒定量上清液中的游离Ca²⁺浓度。
结果解读：PBS与FM中培养的CAHs刚度显著下降（n=4，P<0.001），而接种细胞的CAHs刚度与新鲜制备组无显著差异（n=4，P>0.05）；上清液中游离Ca²⁺浓度随培养时间增加，细胞组与无细胞组的Ca²⁺释放量无显著差异（n=3，P>0.05），排除了细胞抑制Ca²⁺流失的假设，提示细胞通过其他机制增强CAHs的力学稳定性。
产品关联：实验所用关键产品：钙检测试剂盒（ab102505, Abcam）、Varioskan LUX多功能酶标仪（Thermo Fisher Scientific）；领域常规使用旋转流变仪进行水凝胶宏观力学性能检测。
3.3 CAHs钙沉积的表征与力学关联分析
实验目的：探究CAHs表面钙沉积的形成机制及其对力学性能的调控作用。

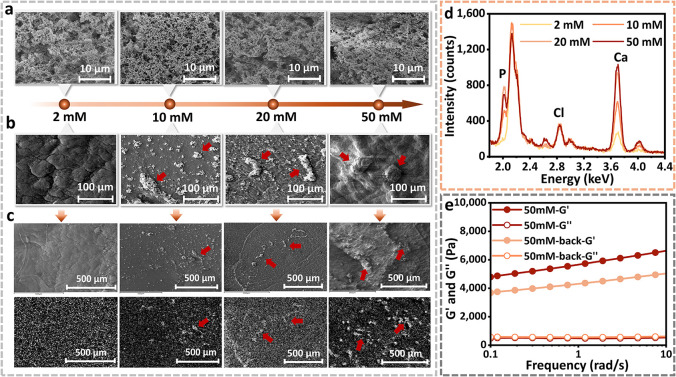

方法细节：采用SEM观察CAHs表面微观结构，EDS分析元素组成，茜素红染色可视化钙沉积；对50 mM CAHs的富矿表面（与培养基接触侧）和无矿表面（与培养板接触侧）分别进行流变学检测，对比力学性能差异。
结果解读：CAHs表面钙沉积量随Ca²⁺交联浓度增加而显著增多，EDS结果显示钙沉积区域的Ca、P信号显著富集；50 mM CAHs的富矿表面刚度显著高于无矿表面（n=3，P<0.01），提示钙沉积可增强局部力学性能；胶原作为矿化模板促进钙沉积，高Ca²⁺浓度（50 mM）下钙沉积从无定形转变为结晶态。
产品关联：实验所用关键产品：Quanta 250扫描电子显微镜（FEI）、Alizarin Red染色试剂；领域常规使用SEM-EDS进行材料表面元素组成分析。
3.4 细胞介导的钙沉积与微尺度力学性能关联
实验目的：阐明细胞与钙沉积的空间关联，验证钙沉积对微尺度力学性能的增强作用。

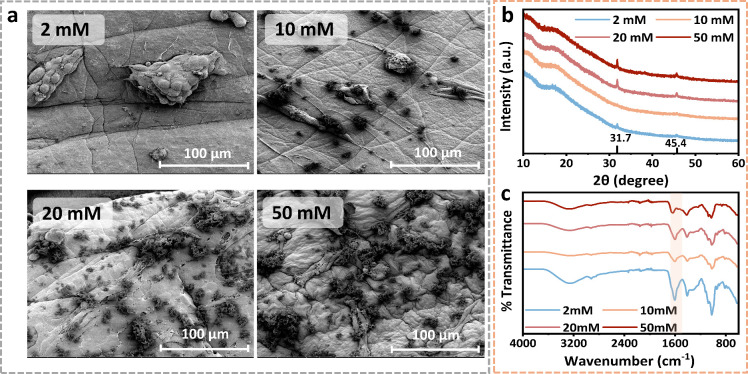

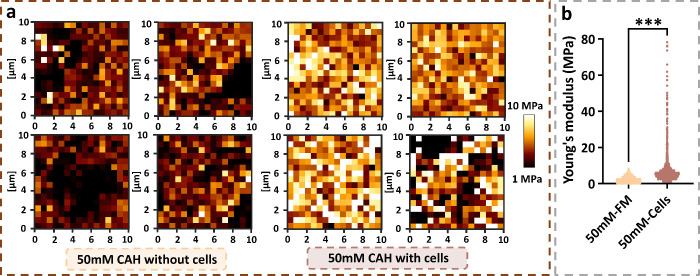

方法细节：采用SEM观察细胞培养后CAHs表面的钙沉积分布，X射线衍射（XRD）、傅里叶变换红外光谱（FTIR）分析钙沉积的物相；使用AFM对50 mM CAHs进行纳米压痕检测，绘制微尺度杨氏模量分布图并对比细胞组与无细胞组的差异。
结果解读：细胞培养后，钙沉积优先在细胞周围形成，呈现明显的空间关联；XRD与FTIR结果显示钙沉积为无定形磷酸钙（ACP）；AFM结果显示，无细胞CAHs的微尺度杨氏模量分布为0.10-8.29 MPa，而细胞接种组的分布为1.12-78.22 MPa，整体刚度显著高于无细胞组（n>1000，P<0.001），提示细胞介导的钙沉积增强了微尺度力学性能。
产品关联：实验所用关键产品：NanoWizard IV XP BioScience AFM（JPK-Bruker）、Empyrean X射线衍射仪（Malvern PANalytical）、Nicolet iS50 FT-IR光谱仪（Thermo Scientific）；领域常规使用AFM进行材料微尺度力学性能检测。
3.5 细胞密度与钙沉积的协同作用验证
实验目的：明确细胞密度阈值，验证钙沉积与细胞的协同作用对宏观力学稳定性的调控。
方法细节：在20 mM CAHs上接种0、10²、10⁴、10⁵四个密度梯度的NIH 3T3细胞，培养4天后检测宏观储能模量；构建无钙沉积的共价交联CAHs（Tz-Norb CAHs），接种不同密度细胞后检测力学性能；对50 mM CAHs的富矿表面与无矿表面分别检测不同细胞密度下的力学性能。
结果解读：当细胞密度超过10⁴/水凝胶时，CAHs的宏观储能模量与新鲜制备组无显著差异（n=3，P>0.05），而无细胞或低细胞密度组刚度显著下降；共价交联CAHs的刚度不受细胞密度影响（n=3，P>0.05）；50 mM CAHs的富矿表面刚度随细胞密度增加而增强，无矿表面刚度无显著变化（n=3，P>0.05），证明细胞密度与钙沉积的协同作用是维持宏观力学稳定性的核心机制。
产品关联：实验所用关键产品：AR 2000旋转流变仪（TA Instruments）；领域常规使用旋转流变仪进行材料宏观力学性能检测。
4. Biomarker研究及发现成果解析
Biomarker定位
本文中核心的“力学调控Biomarker”为细胞介导的无定形磷酸钙（ACP）沉积，其筛选与验证逻辑为：观察到细胞维持CAHs力学稳定性→排除细胞抑制Ca²⁺流失的假设→通过SEM-EDS、茜素红染色发现钙沉积→验证钙沉积与细胞的空间关联→AFM与流变学验证钙沉积与力学增强的直接关系→验证细胞密度阈值的协同作用，形成完整的机制验证链条。
研究过程详述
钙沉积的来源为CAHs释放的Ca²⁺与培养基中的PO₄³⁻等阴离子，在胶原模板与细胞表面的负电荷区域（如磷脂、糖蛋白）富集形成；验证方法包括茜素红染色（可视化钙沉积）、SEM-EDS（元素组成分析）、XRD与FTIR（物相鉴定）；特异性表现为钙沉积优先在细胞周围形成，呈现明显的空间关联；敏感性表现为当细胞密度超过10⁴/水凝胶时，宏观力学稳定性显著增强（n=3，P<0.001），微尺度杨氏模量在细胞接种组显著高于无细胞组（n>1000，P<0.001）。
核心成果提炼
该钙沉积的功能关联为：作为细胞介导的力学增强“锚点”，协同细胞密度维持CAHs的力学稳定性，逆转因钙离子流失导致的力学下降；创新性在于首次在2D胶原-海藻酸钠水凝胶系统中阐明细胞介导的钙沉积增强基质力学稳定性的机制，明确了细胞密度阈值与钙沉积的协同作用，突破了传统研究仅关注基质对细胞单向调控的局限；统计学结果显示，细胞接种组的宏观储能模量与新鲜制备组无显著差异（n=3，P>0.05），而无细胞组显著下降（n=3，P<0.001）；微尺度杨氏模量分布在细胞接种组显著更广且更高（n>1000，P<0.001），为组织工程水凝胶的力学稳定性调控提供了新的靶点与策略。
