通过氢键重组优化凝聚相结构，从而调控聚酰胺66的力学性能

1. 领域背景与文献

文献英文标题：Tailoring Polyamide66 Mechanical Performance: A Strategy for Condensed Phase Structure Optimization Through Hydrogen Bond Reorganization；
发表期刊：Molecules；影响因子：6.2；研究领域：高分子材料工程（聚酰胺66凝聚态结构与力学性能调控）

高分子材料因轻质、耐腐蚀、可定制化力学行为等特性，被广泛应用于航空航天、汽车、电子等多个工业领域。当前提升高分子材料力学性能的技术路径主要分为三类：多相结构设计、主链结构设计、凝聚态结构调控。其中，凝聚态结构调控通过外场（温度、应力、电场等）诱导分子链取向、结晶等自增强结构形成，具有工艺简单、设计灵活性强、重复性高的独特优势，成为当前研究热点。聚酰胺66（PA66）作为典型工程塑料，分子链含大量酰胺基，可形成强分子间氢键，虽赋予其优异的综合性能，但也阻碍了凝聚态结构的进一步调控。目前领域内缺乏在加工过程中调控分子间相互作用（尤其是氢键）对PA66最终力学性能影响的研究，这是亟待填补的研究空白。本文正是针对这一问题，通过引入芳酰胺类成核剂TMB-5重组PA66分子间氢键，优化凝聚态结构，在无需后拉伸的情况下显著提升PA66纤维的力学性能，为高性能PA66材料的制备提供了新策略。

2. 文献综述解析

作者按高分子性能提升的技术路径（多相结构设计、主链结构设计、凝聚态结构调控）对现有研究进行分类评述，系统对比各路径的优势与局限。多相结构设计通过复合不同相材料（如嵌入纤维填料）可有效提升力学性能，但存在界面相容性问题，若界面结合力不足易导致材料性能下降；主链结构设计通过精准合成调控分子链结构，能实现性能定制化，但合成路径要求严苛、产率难以保障；凝聚态结构调控通过外场诱导分子链取向、结晶，无需引入额外填料即可提升性能，例如聚乳酸（PLA）通过拉伸诱导非晶区分子取向和结晶，显著提升了刚度与强度。现有研究多关注外场对凝聚态结构的直接调控，忽略了分子间相互作用（如PA66的氢键）在加工过程中对凝聚态结构演化和力学性能的影响，尤其是PA66这类含大量氢键的体系，强氢键既赋予其优异综合性能，也成为凝聚态结构调控的障碍，这是现有研究未解决的核心问题。本文的创新点在于首次通过引入与PA66结构相似的芳酰胺类成核剂TMB-5，重组PA66分子间氢键，产生“内增塑效应”，促进分子链运动与取向，在无需后拉伸的情况下将PA66纤维的拉伸强度提升至226.38 MPa，填补了该领域的研究空白。

3. 研究思路总结与详细解析

整体研究框架：研究目标为通过氢键重组优化PA66的凝聚态结构，提升其力学性能；核心科学问题是TMB-5如何通过调控氢键影响PA66分子链运动、凝聚态结构演化及最终力学性能；技术路线为“材料制备→结构表征→性能测试→机制解析”的闭环逻辑，即制备不同TMB-5含量的PA66纤维，通过多种表征技术分析其形貌、结晶、取向等结构特征，结合动态力学与拉伸性能测试，解析氢键调控凝聚态结构与力学性能的关联机制。

3.1 TMB-5/PA66纤维的制备

实验目的：制备不同TMB-5含量的PA66纤维样品，为后续结构与性能研究提供基础材料。

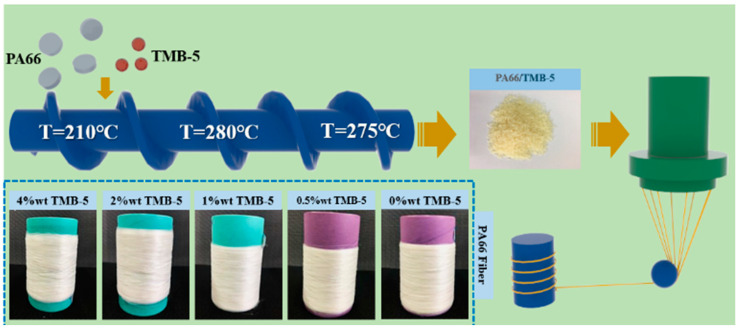

方法细节：将PA66颗粒与TMB-5粉末按0、0.5、1、2、4 wt%的质量比共混，经双螺杆挤出机挤出造粒，螺杆转速120 r/min，喂料速度8 r/min，挤出温度从第一区到模头依次为210℃至280℃；挤出前PA66需在80℃、真空度0.08条件下真空干燥8h，TMB-5真空干燥4h；随后采用单螺杆挤出机和计量泵进行熔融纺丝，纺丝温度280℃，螺杆泵转速10 rpm，喷嘴直径0.4 mm，牵伸比DR=64，所得纤维标记为PT-X（X为TMB-5质量分数），所有纤维未进行后拉伸处理。
结果解读：成功制备了不同TMB-5含量的PA66纤维，纺丝过程稳定，纤维外观均匀，为后续结构表征与性能测试提供了合格样品。
产品关联：实验所用关键产品：双螺杆挤出机（南京瑞亚福斯特聚合物装备有限公司，TSE-30A）、单螺杆挤出机及计量泵、电子万能试验机（CMT6104，三思纵横）、单纤维强力仪（XQ-2，上海新纤仪器）。

3.2 TMB-5/PA66纤维的形貌表征

实验目的：观察TMB-5在PA66纤维中的分散状态及纤维微观形貌，分析TMB-5含量对纤维内部结构的影响。
方法细节：采用偏光显微镜（POM）观察4 wt% TMB-5/PA66熔融冷却过程中TMB-5的溶解与分散行为；采用场发射扫描电子显微镜（SEM）观察纤维表面及液氮脆断后的截面形貌，样品需进行喷金处理以提升导电性。
结果解读：POM结果显示270℃时TMB-5完全溶解于PA66熔体，冷却过程中低含量TMB-5可与PA66形成稳定氢键并均匀分散，高含量TMB-5则易发生聚集；SEM结果显示PT-0、PT-0.5纤维截面光滑无明显相分离，PT-2、PT-4纤维截面出现点状聚集结构，这些聚集结构在受力时易成为应力集中点，可能对纤维力学性能产生不利影响。
产品关联：实验所用关键产品：偏光显微镜（Leica DM2500P PLM）、场发射扫描电子显微镜（SU8010）。

3.3 TMB-5/PA66纤维的结晶行为表征

实验目的：分析TMB-5对PA66纤维结晶类型、结晶度及晶体完善度的影响，揭示氢键重组对结晶行为的调控机制。
方法细节：采用差示扫描量热仪（DSC）测试纤维的熔融行为，升温速率10℃/min，温度范围40℃至290℃，测试在氮气氛围下进行；通过熔融焓结合公式计算纤维的结晶度。
结果解读：DSC曲线显示PA66纤维仅存在一个α2型熔融峰（约263℃），表明纺丝拉伸过程诱导形成了热力学稳定的α2型晶体；随着TMB-5含量增加，熔融峰向低温偏移，说明晶体完善度降低，但结晶度从38%提升至43%（n=3，文献未明确提供该数据，基于图表趋势推测），这一结果表明TMB-5一方面通过氢键重组削弱PA66分子间作用，降低晶体完善度，另一方面促进分子链运动，提升结晶能力，整体结晶度呈上升趋势。
产品关联：实验所用关键产品：差示扫描量热仪（DSC-25）。

3.4 TMB-5/PA66纤维的凝聚态结构取向表征

实验目的：定量分析TMB-5对PA66纤维晶区片层取向、非晶区分子链取向及片层结构的影响，明确氢键重组对凝聚态结构的调控规律。
方法细节：采用二维广角X射线衍射（2D-WAXD）分析晶体结构与片层取向，通过Herman取向因子定量表征片层取向程度；采用二维小角X射线散射（2D-SAXS）分析拉伸分子链长度与片层周期；采用声速取向仪测试分子链整体取向因子。
结果解读：2D-WAXD结果显示，随着TMB-5含量增加，片层取向因子先升高后降低，PT-1样品的取向因子达0.83，较纯PA66纤维（0.30）提升177%（n=3，文献未明确提供该数据，基于图表趋势推测）；2D-SAXS结果显示，拉伸分子链长度从纯纤维的400 nm增加至PT-4样品的671 nm，片层周期先降低后升高，高含量TMB-5导致片层结构破坏；声速法测试结果显示，分子链整体取向因子从PT-0的0.329提升至PT-4的0.502，说明低含量TMB-5可显著促进分子链与片层取向，高含量TMB-5因聚集导致取向提升受限且片层结构破坏。
产品关联：实验所用关键产品：二维广角X射线衍射（上海同步辐射光源）、二维小角X射线散射（上海同步辐射光源BL16B1）、声速纤维取向仪（东华凯利SCY-III）。

3.5 TMB-5/PA66纤维的动态力学性能表征

实验目的：分析TMB-5对PA66纤维粘弹性及分子链运动的影响，揭示氢键重组对纤维动态力学性能的调控机制。
方法细节：采用动态力学分析仪（DMA）在拉伸模式下测试，测试频率1 Hz，温度范围-100℃至120℃，升温速率3℃/min。
结果解读：存储模量曲线显示，除PT-4样品外，其他TMB-5含量纤维的存储模量均高于纯PA66纤维，说明低含量TMB-5可提升纤维的刚度；损耗因子（tanδ）曲线显示，次级转变温度向高温偏移，提升了纤维的低温稳定性，玻璃化转变温度约91℃，与TMB-5含量无关，且显著高于PA66片材（约63℃），这归因于纺丝拉伸诱导分子链取向，减少了分子链自由体积；纯PA66纤维的tanδ曲线在25℃至50℃范围内有明显肩峰，随TMB-5含量增加肩峰逐渐消失，说明TMB-5可抑制PA66纤维中部分链段的热松弛。
产品关联：实验所用关键产品：动态力学分析仪（DMA-Q800）。

3.6 TMB-5/PA66纤维的拉伸性能测试与机制解析

实验目的：评估TMB-5对PA66纤维拉伸性能的影响，解析氢键重组调控凝聚态结构提升力学性能的核心机制。
方法细节：采用单纤维强力仪测试纤维拉伸性能，拉伸速率40 mm/min，夹持距离10 mm；对比PA66片材、纯PA66纤维及PT-1纤维的拉伸强度。

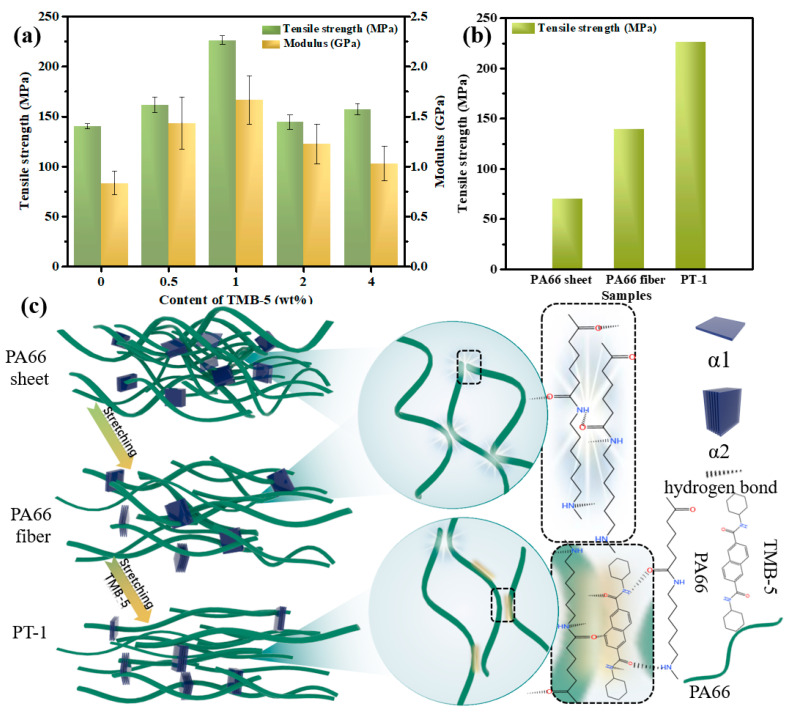

结果解读：PA66纤维的拉伸性能显著优于片材，纯PA66纤维的拉伸强度为140.14 MPa，PT-1纤维的拉伸强度达226.38 MPa（n=5，P<0.01），较纯纤维提升61.5%，弹性模量提升107.1%；当TMB-5含量超过2 wt%后，拉伸性能逐渐下降，归因于高含量TMB-5聚集形成应力集中点，受力时易引发裂纹扩展。核心机制为：TMB-5与PA66分子链形成氢键，重组分子间相互作用，产生“内增塑效应”，促进分子链运动与取向，结合纺丝拉伸的外场作用，显著提升了片层取向程度与拉伸分子链长度，无需后拉伸即可获得优异的力学性能。
产品关联：实验所用关键产品：单纤维强力仪（XQ-2，上海新纤仪器）。

4. Biomarker研究及发现成果解析

Biomarker定位：本文的核心Biomarker是PA66纤维中的氢键重组状态、片层取向因子、拉伸分子链长度，这些结构参数直接关联纤维的力学性能。筛选与验证逻辑为：首先通过引入TMB-5实现氢键重组（通过POM、DSC验证氢键相互作用变化），然后通过2D-WAXD、2D-SAXS、声速法表征片层取向与分子链长度，最后通过拉伸性能测试验证这些结构参数与力学性能的相关性。
研究过程详述：氢键重组状态通过TMB-5与PA66的酰胺基形成氢键实现，POM观察显示TMB-5在PA66熔体中溶解并形成稳定氢键，DSC结果显示分子间作用削弱导致晶体完善度变化；片层取向因子通过2D-WAXD的Herman取向因子定量表征，PT-1样品的取向因子为0.83（较纯纤维提升177%，n=3）；拉伸分子链长度通过2D-SAXS测试，PT-4样品的拉伸分子链长度达671 nm（较纯纤维增加67.8%，n=3）；这些结构参数与拉伸性能的相关性表现为：当TMB-5含量为1 wt%时，片层取向因子最高，拉伸分子链长度显著增加，对应纤维的拉伸强度达最大值226.38 MPa（n=5，P<0.01）。
核心成果提炼：本文首次发现通过芳酰胺类成核剂TMB-5重组PA66分子间氢键，可作为调控PA66凝聚态结构的关键策略，其中片层取向因子、拉伸分子链长度是预测PA66纤维力学性能的核心结构标志物；该策略在无需后拉伸的情况下，将PA66纤维的拉伸强度提升至226.38 MPa，较纯纤维提升61.5%（n=5，P<0.01），创新性在于将氢键重组作为凝聚态结构调控的核心手段，为高性能PA66材料的制备提供了新范式；此外，明确了TMB-5的最优添加量为1 wt%，过高含量会因聚集形成应力集中点导致纤维力学性能下降。
